電容在電路中起什么作用?

作者：ncc電容    發布時間：2021-11-09 13:24:51  訪問量：5949  來源：黑金剛電容

　　電容在電路中起什么作用?電容在電子電路中起著重要的作用。很多人可能還模糊差點呢。它的主要作用就是去耦，旁路，儲能，濾波這四個。今天ncc黑金剛電容上海櫻拓小編就給大家分享一下，各種電容的作用及其應用詳細說明一下。

　　電容的種類

　　先說說電容的種類，一般我們用到的常見電容有電解電容，陶瓷電容這兩類

　　電解電容

　　電解電容有鋁電解電容，鉭電解電容之分。

　　鋁電解電容采用鋁箔做正極，正極表面生成的氧化鋁為介質，電解質為負極。它的優點是電容量很大，但體積也比較大，故一般做儲能電容來用。

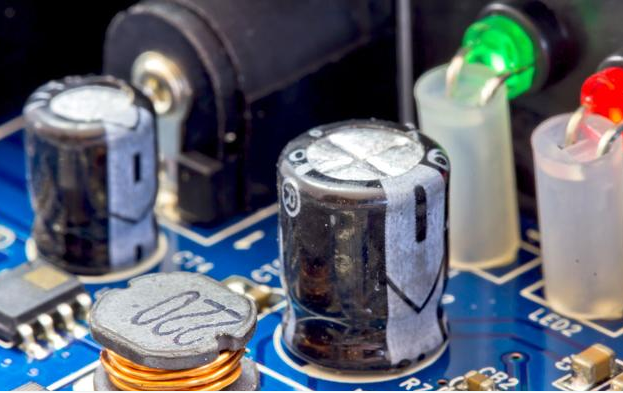

　　插件式

　　貼片式的

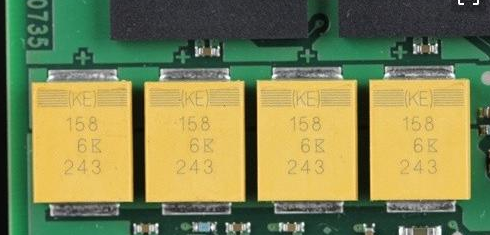

　　鉭電解電容優點就是體積小，電容量大，對于高密度的線路板來說，空間很重要。它也耐高溫，濕差范圍長時間在-50℃~100℃之間能正常工作。而且它適合貼片生產工藝

　　陶瓷電容

　　陶瓷電容是由陶瓷為介質制成的一種電容，它又分高頻陶瓷電容，低頻陶瓷電容。高頻陶瓷電容體積小、損耗低，電容對頻率、溫度穩定性都較高。一般用于電源旁路電容。

　　各種電容在電路中的作用

　　電容的作用就是隔直通交，直流電阻斷，交流電能順利通過。一般在應用中有旁路，去耦，濾波，儲能這四個。

　　去耦

　　去耦就是在輸出信號中放一個電容，去除掉輸出信號的高頻諧波噪聲，使輸出信號干凈。跟電感的耦合是相反的，變壓器的初，次級之間就是耦合，初級與次級之間會相互影響。去耦就是把輸出與輸入之間不產生影響。

　　旁路

　　旁路就是把輸入信號中一些高次諧波通過設計好的電容給直接通地，從而有效抗諧波干擾，這就是每一個芯片的電源腳邊上都要放一個0.1uF的電容的原因，它就是起到旁路作用，把高次諧波直接通地，不讓它進入系統內。

　　去耦與旁路，其實是差不多的作用，區別就是位置上有些不同，旁路是去除輸入信號的高頻，把外界的諧波去除。去耦是把輸出端的高頻諧波信號去除，使輸出信號干凈。下圖就很能說明問題

　　儲能

　　儲能這個就是跟UPS(不間斷供電系統)一樣的，它就是通電的時候，電容會充電，而當電關閉以后，電路不會立即就斷電，通過儲能電容的放電，電路還能工作一段時間。這就是電容的儲能作用。一般電解電容就是一種儲能作用。

　　濾波

　　濾波就是把一個有尖峰的信號，通過電容的濾波作用，變成一個平坦的波形。如下圖所示

　　一般在電源輸出腳都會有一個濾波電容，如上圖中的C，它起到的作用就是把電源輸出腳的尖峰給弄平坦嘍，使電源是一個穩定的電源。

　　由于電容的濾波作用，所以會在電源的輸出端加一個大容量濾波電容，也會在負載的輸入端也加一個大容量的的電容，這是為了防止負載的變化導致電壓的波動，這個濾波大電容就能濾除這些變化產生的電壓波動，使電壓穩定在可接受的范圍。
